고정밀 3D 프린팅 기반 초박형 유연 베이퍼 챔버(UTFVC) 기술 리포트
High-precision additive manufacturing enabled ultra-thin flexible vapor chamber
🚀 핵심 성과 (Highlights)
- 세계 최고 수준의 박형화: 최소 두께 0.25mm 달성 (기존 대비 혁신적 축소)
- 압도적 열전도율: 최대 5,800 W/m·K의 유효 열전도 성능 확보
- 유연성 및 안정성: 0°~90° 굽힘 변형 시에도 열저항 변화가 거의 없음
- 신소재 도입: 연질 구리(Soft Copper) 및 그래핀 필름 기반 기판 채택
1. 연구 배경 및 필요성
5G 통신과 폴더블 디바이스의 확산으로 전자기기의 발열 밀도는 급증하는 반면, 내부 냉각 공간은 0.4mm 이하로 매우 협소해지고 있습니다. 기존 폴리머 기반 유연 베이퍼 챔버는 고온에서 발생하는 '비응축성 가스(NCG)' 문제로 수명이 짧은 단점이 있었으나, 본 연구는 이를 극복하기 위한 신개념 제조 공법을 제시합니다.

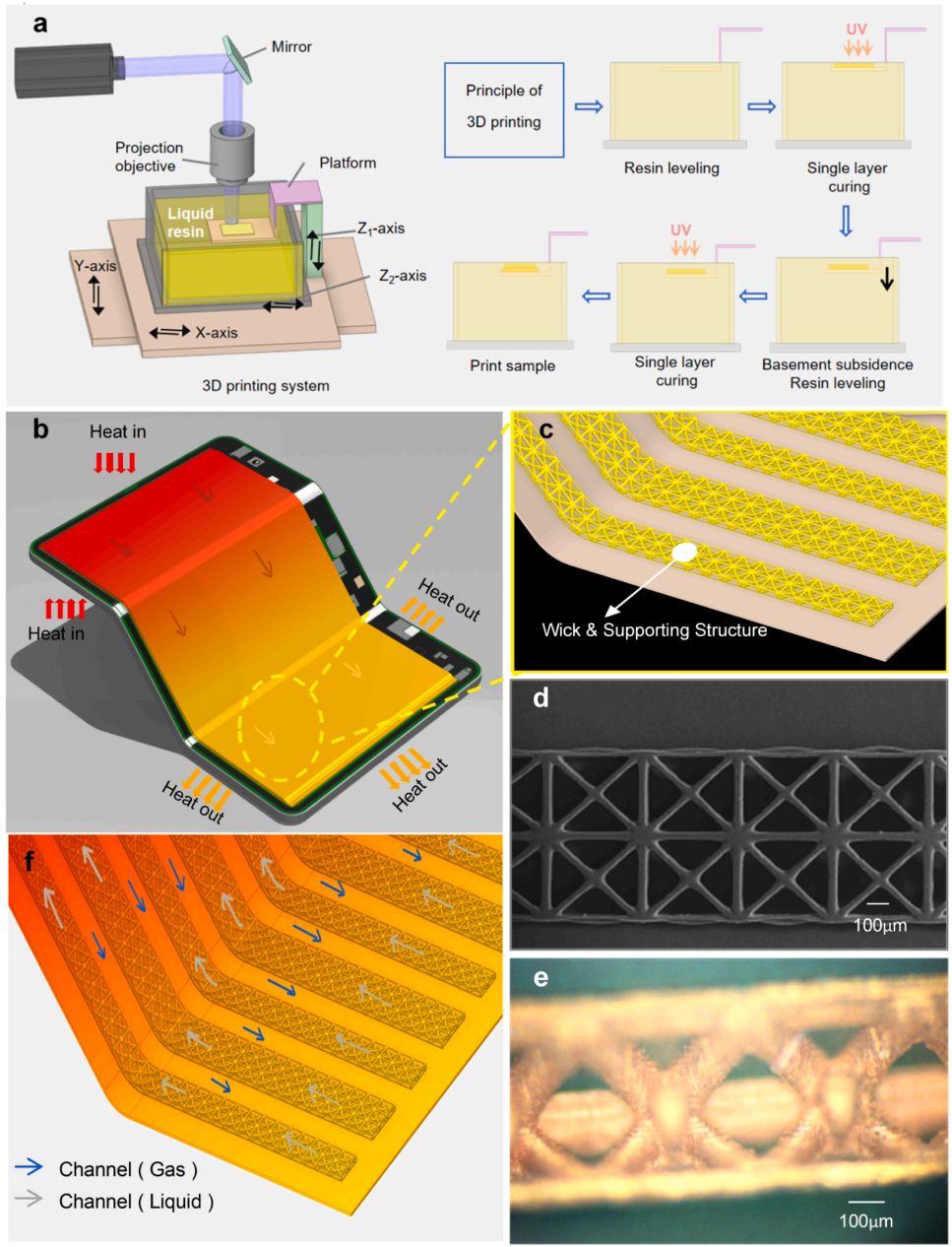

2. 고해상도 3D 프린팅 공정
기존의 복잡한 소결이나 브레이징 공정 대신, 고해상도 광경화(SLA) 3D 프린팅을 활용하여 유연 기판 위에 직접 윅(Wick) 구조를 구현했습니다. 이를 통해 모세관력을 극대화하는 정밀한 미세 구조를 자유자재로 설계할 수 있게 되었습니다.

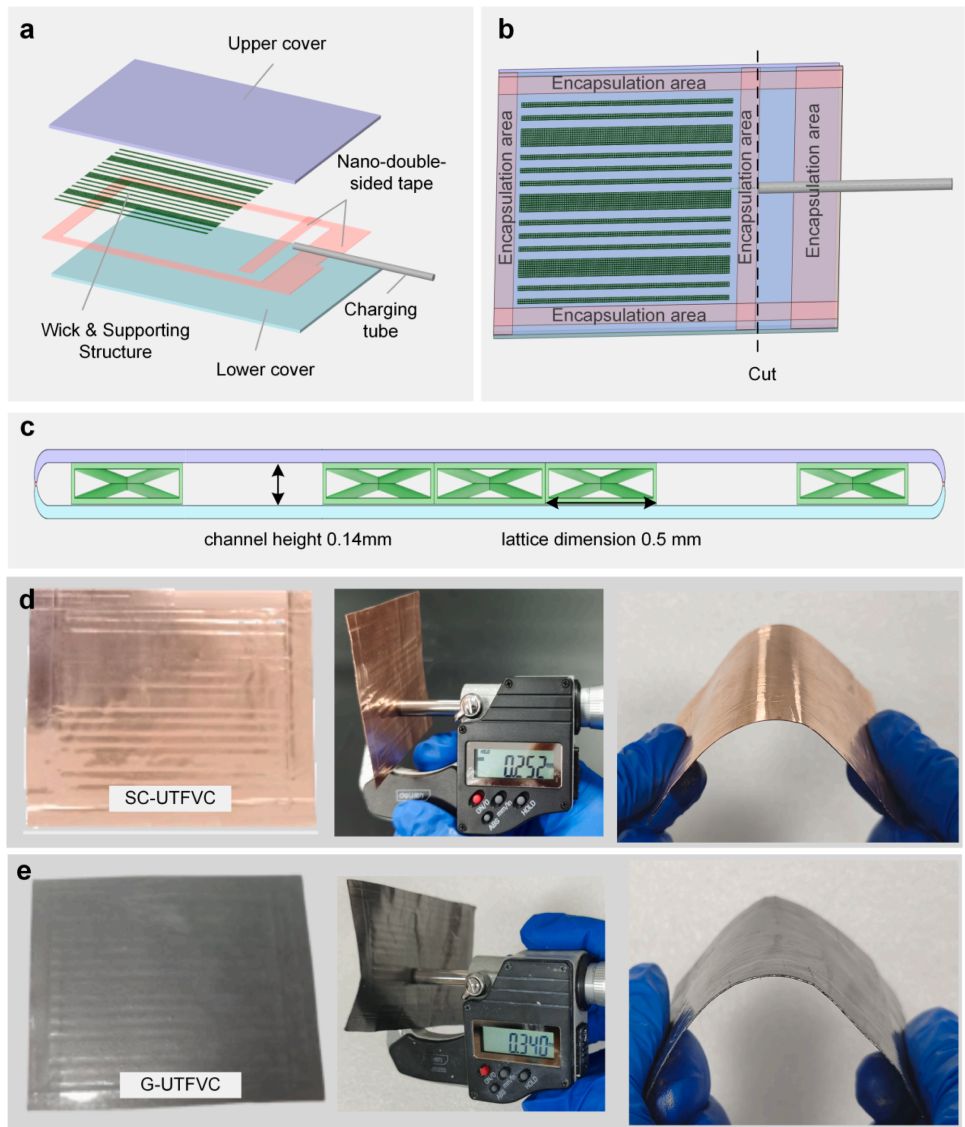

3. 성능 데이터 비교
| 성능 지표 | 연질 구리 (SC-UTFVC) | 그래핀 필름 (G-UTFVC) |
|---|
| 최소 두께 | 0.25 mm | 0.34 mm |
| 열저항 (15W 기준) | 매우 낮음 | 1.2 K/W |
| 유효 열전도율 | - | 5,800 W/m·K |
| 굽힘 내구성 | 0~90° 안정 | 0~90° 안정 |
4. 시사점 및 응용 분야
이번 연구는 그래핀 필름과 3D 프린팅을 결합하여 폴리머 소재의 신뢰성 문제와 금속 소재의 유연성 문제를 동시에 해결했습니다. 이는 차세대 고사양 스마트폰, 웨어러블 워치, 폴더블 노트북 등 좁은 공간 내에서 강력한 방열이 필요한 기기에 즉시 적용 가능한 솔루션입니다.
Reference: "High-precision additive manufacturing enabled ultra-thin flexible vapor chamber..." (2024)
