voxeljet 서비스 센터에 들어온 이번 요청은 매우 특별한 것이었습니다: 최대 1.5세제곱미터 크기의 모래 몰드 100개를 출력하는 일이었기 때문입니다. 이 대규모 주문은 베를린에 위치할 역사적인 Liebknecht 포탈의 재건과 관련이 있습니다. 독일 민주 공화국의 구 비밀위원회 건물에 원본이 남아있고, 베를린 시궁전에는 이와 똑같은 1:1 복제가 새롭게 세워질 예정입니다.
유일무이한 프로젝트의 배경
이 독특한 프로젝트의 아이디어는 비밀위원회 건물의 원본을 보존하면서도 새로운 궁전으로 Liebknecht 포탈을 옮기고자 하는 바람에서 시작되었습니다. 원본에 충실한 복제만이 이 프로젝트를 구현할 수 있는 유일한 방법이었습니다.
프로젝트의 도전 과제
이 프로젝트에서 가장 큰 도전 과제는 조각가들이 복제를 시작할 수 있도록 정확한 템플릿을 준비하는 것이었습니다. 원본 포탈은 매우 신중하게 다루어야 했기 때문에 기존의 라미네이션 기법은 사용할 수 없었습니다. 대신 담당자들은 매우 혁신적인 복제 방법을 선택했습니다: 터치 없이 포탈을 3D 스캔하고, 3D 모래 프린팅 방식으로 물리적인 복제물을 생성하는 방식이었습니다.
3D 스캔과 프린팅

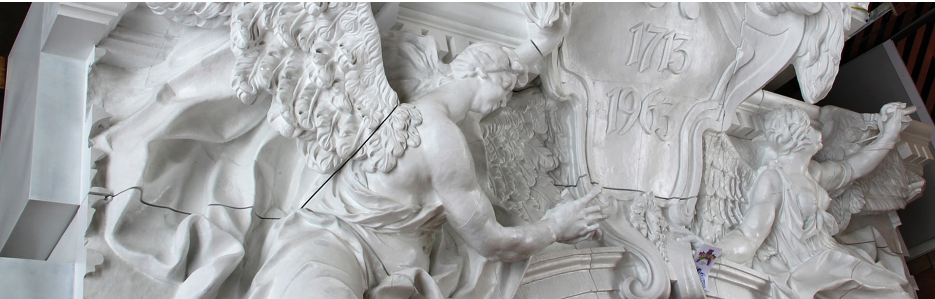

베를린에 위치한 스캔 전문 회사 TrigonArt는 이러한 프로젝트에서 선도적인 기업 중 하나입니다. 그들의 유능한 3D 측정 팀은 포탈의 3차원 스캔을 준비하고, 개별 스캔을 통해 고해상도 모델을 완성했습니다. 또한 herms와 천사 같은 특정 영역은 개별 3D 모델로 제작되어 물리적 생산을 위해 준비되었습니다. 이러한 물리적 모델을 3D 프린팅으로 만드는 작업은 아우크스부르크에 위치한 voxeljet 서비스 센터에서 맡게 되었습니다.
대규모 출력 작업의 세부 사항
데이터를 검토한 결과, 이번 작업이 얼마나 방대하고 복잡한지 분명해졌습니다. 전체 주문은 약 100개의 개별 작업으로 이루어졌으며, 그 중에는 1.5 x 1.0 x 1.0미터 크기의 몰드도 포함되었습니다. 우리는 대형 프린터를 사용해 최대 8세제곱미터에 이르는 더 큰 부품을 출력할 수 있지만, 개별 부품의 취급을 제한하지 않기 위해 최대 1.5세제곱미터로 제한했습니다.
결과
이 혁신적인 복제 공정의 결과는 모든 관계자의 기대를 충족시켰습니다. 역사적인 포탈의 복제본은 원본과 기하학적으로 구별할 수 없을 정도로 동일했습니다. VX4000 3D 프린터의 뛰어난 성능 덕분에 몰드의 인쇄 품질, 정밀도, 세부 사항은 의심의 여지가 없었습니다. 이제 조각가들은 이 3D 프린트를 템플릿으로 사용하여 Liebknecht 포탈의 완벽한 복제본을 모래 석재로 조각하게 됩니다.
